综合布线工程施工分为布管布线施工和连接设备安装施工两大类。由于各种品牌型号的铜缆和光缆的物理特性、电气性能、外形尺寸和内部结构均按照《国际综合布线标准》制造，并参考《商用建筑的通信路径和空间标准》设计，因此，综合布线工程的施工规范有较大的通用性。

布线系统的施工工具包括安装工具和测试工具两大类：

1、安装工具

安装每种通信介质都要求独特的专用工具，双绞线安装工具包括上线工具、压线工具和钩线工具等，光纤安装工具更是成套的一箱子。因此，这类工具的种类繁多、用途各异，是实际施工时必不可少的。

2、测试工具

这类工具用于测试布线系统各项电气性能参数（接线图测试、直流电阻、链路衰减和近端串扰衰减），它们是检查系统设计和施工质量的依据。布线系统的测量仪器日新月异，操作使用越来越简易，比如FLUKE公司和IDEAL公司的电缆认证测试仪、朗讯公司的938系列光损耗测试仪/光功率计等，可完成综合布线全部认证测试，为布线工程提供了严格和准确的质量保证。

测试标准可参照《综合布线系统工程验收规范》、《商业建筑电信布线标准》中规定的电缆、连续硬件和跳线的性能指标，以及《现场测试非屏蔽双绞线电缆布线系统传输性能技术规范》、ISO/IEC 11801：1995（E）《国际布线标准》等。

一、水平布管、布线施工

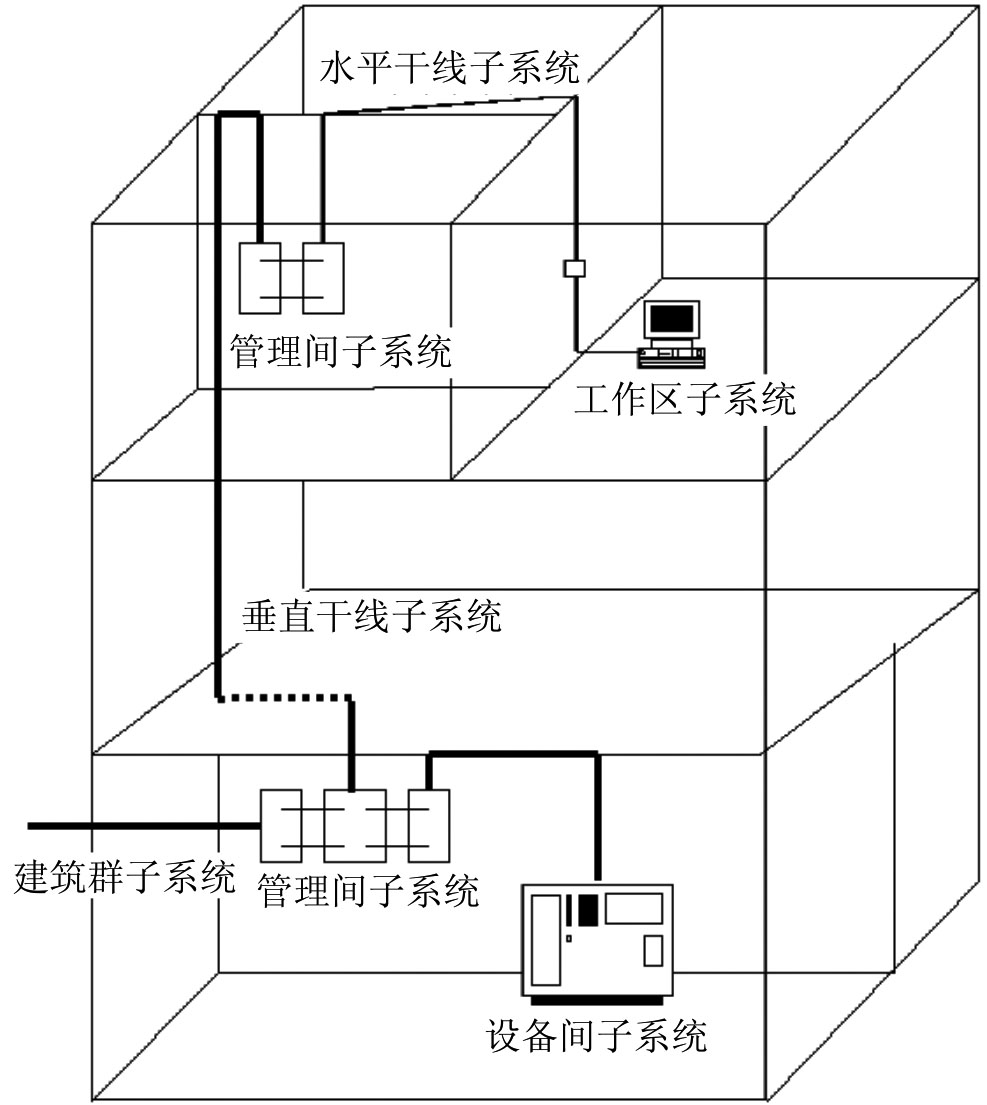

水平布线路径是指从管理子系统到工作区子系统之间铺设的管线。包括从楼层配线架到信息插座之间通信电缆的安装施工。

水平子系统的通信线缆包括：大对数UPT双绞线缆、光缆和视频同轴电缆等。在选择线缆的规格娄数量时，应考虑适当的备份和发展需要。

水平管线路径的选择包括：地埋管道、活动地板下穿线、顶棚穿线和其他水平线路径。

地埋管道是最常见的水平路径，一般预埋在墙体和楼板混凝土中，优点是通信线缆使用寿命长、不会被老鼠咬等。方形地埋线槽比圆形地埋管的穿线截面利用率高。

活动地板下穿线方式常用于计算机房或设备间，分为钢结构的活动地板和水泥结构的活动地板两种。钢结构的活动地板是在活动地板单元下面的钢架中进行穿线，钢架的一般高度为70至100毫米。水泥结构的活动地板是在活动地板单元下面的水泥方块空洞之间穿线，水泥结构的一般高度为100毫米、150毫米或200毫米。

顶棚是常见的穿线区域。常用的穿线管有金属电气管和阻燃型硬质PVC管等。每段线管的长度不在于30米，并不能包含1个以的90度弯角，超过这个要求时必须增加接线盒。线管的弯曲半径至少大于6倍线管直径。

墙面穿线方式常用于信息插座安装在墙边的办公环境。穿线方式有墙面安装、埋入式安装和制模式安装三种方法。

地毯下穿线是在铺有地毯的房间中，进行的一种非常简单的布线方式，随时可作更改。

二、主干管线施工

主干管线施工包括大楼内部的主干通信线路和大楼外部的主干通信线路。

1. 大楼内主干线路径包括从接入子系统到管理子系统之间的穿线路径。当所有管理区在不同楼层的同一水平位置时，可简单地利用上下贯通的垂直竖井进行主干管线施工。

2. 大楼外部的主干通信线路用于多幢建筑物之间的连接，可采用地下管道、架空线或隧道等多种路径。其中以隧道方式为最佳，隧道中可放置各种管子、线槽和线架，可以随时扩充或修改，但造价最高。

三、管理区

楼层管理区是水平子系统与主干子系统的转接点。管理区内需放置两方面线缆的终结设备、交叉连接设备和楼层分通信设备，是布线系统的重要部位。在建筑面积超过1000平方米的区域或最长传输距离超过90米的区域，至少应设置一个管理区。

四、设备区

设备区是弱电系统各类信息的汇集中心和服务控制中心，设有为大楼提供通信服务和智能控制的各种功能设备，如程控交换机、计算机中心交换机、主配线架和UPS不间断电源等。

设备区施工包括各功能设备的安装和布线、通信系统电缆的接入、主干配线系统的安装，引入建筑群的干线电缆、光缆和公用网电缆和光缆都应安装防雷保护设备和相关装置。

以上为弱电系统中的综合布线工程的施工规范及各环节的布线管理。——itwenc.com
