信息资源对于金融系统来说有着举足轻重的地位。鉴于金融系统的工作性质，单一的信息网络形式已很难满足需求。根据不同部门的工作性质，必须有不同的网络形式，以满足不同需求。甚至同一部门，在不同时期对网络形式的需求也会发生改变。如果遇到部门搬迁，问题会更多。因此，必须有一套完整、灵活的开放式的综合布线系统，在配线架上连接成不同的拓扑结构，来支持这些应用。

某商业银行大厦建筑总面积2.26万平方米，地上16层，地下2层；第1层至第4层为裙楼，第5层以上为标准层。表1-11为金融大厦信息点分布汇总。大楼的主计算机主机房、网络管理中心及程控用户交换机房均位于大楼第5层，监控系统主机房位于第1层大厅值班室。第1层和第2层为营业大厅。

表1-11金融大厦信息点分布汇总

根据用户需求，综合布线系统包括计算机网络系统、语音通信系统和安保监控系统三大部分。由工作区、水平子系统、管理区、干线子系统和设备间五部门分构成。充分考虑了高可靠性、高速率传输特性、可扩展性，并考虑了与其他建筑物连接成建筑群干线子系统的可能性。

综合布线系统采用灵活的星形拓扑结构，可在配线架上进行跳线连接构成不同的逻辑结构。既适合程控用户交换机的需求，又适合计算机网络系统、安保监控系统和建筑物控制系统的需求。

系统结构分为两层星形拓扑网络和两级管理方式。主干部分为一级星形结构，主配线架设在主机房，向各个楼层辐射；传输介质为光纤和大对数双绞线电缆。水平部分为二级星形结构，水平形结构中心在各楼层配线间，由配线架引出水平双绞线电缆到各个信息点。

程控交换机由主机房统一管理，电话干线采用3类100对大对数双绞电缆。每条水平线路均按4对双绞线缆配置，设计带宽为10Mbit/s，可满足综合业务数字网需求，为高速数据传输打下基础。

计算机网络干线采用六芯62.5/125µm多模光缆光纤，最低传输速率可达500Mbit/s。主干网采用光纤分布式数据接口，网络带宽可达到100Mbit/s以上，可满足高速传输数据和图像的需要。各楼层工作站可方便地进入FDDI网络通道。

根据该大楼土建结构的特点、弱电间的位置、信息出口的位置和考虑到端接裕量，水平子系统的平均长度为45m。所有与计算机网络相连接的硬件均为6类产品，可支持1000Mbit/s传输速率。

综合布线系统支持传输安保监控摄像机的基带视频数据信号或RGB三基色模拟视频信号和600Ω终接的音频信号，使用75Ω或50Ω同轴电缆适配器与双绞线缆进行转接。

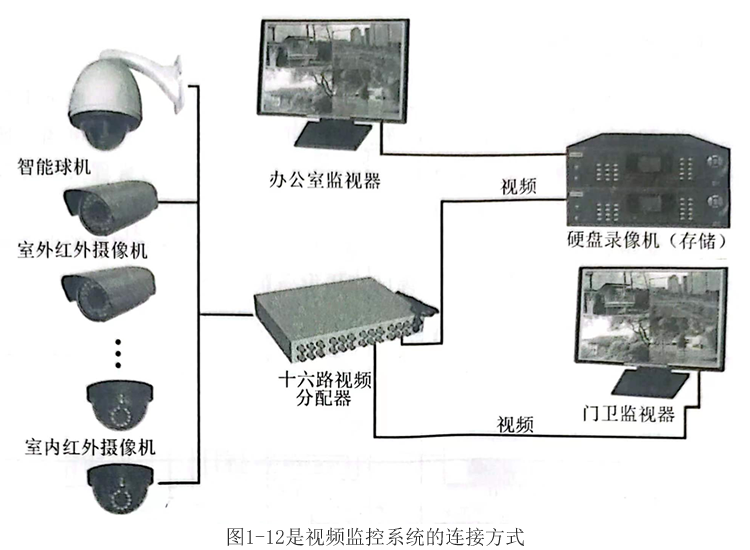

安保监控系统采用超25对超5类双绞线缆，每层由楼层配线间配置一条线缆，可支持100Mbit/s传输速率。图1-12是视频监控系统的连接方式。图1-13为金融大厦综合布线总体方案。

综合布线支持100Mbit/s，IEEE 802.3局域网通信，Cat5和Cat6双绞线电缆的最大传输距离为100m；62.5/125µm多模光缆光纤的最大传输距离为2km。
